关键特性
u 4个百兆光口,16个百兆电口
u 支持DT-Ring协议族和MSTP

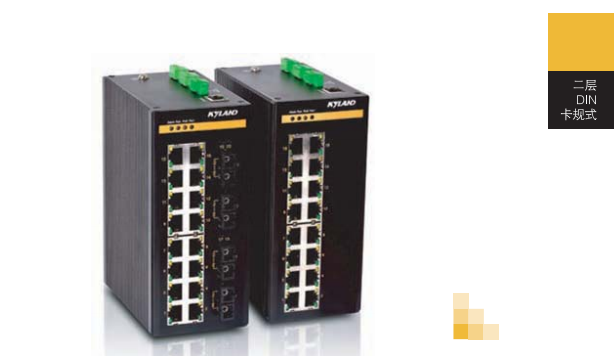

u 密集型卡轨式产品
u SNMPv3,HTTPS,SSH增强网络安全性
u 符合工业四级电磁兼容性要求
u 支持110V,220V电源输入
u UL508(认证中),Class 1 Div 2(认证中),CE,FCC认证
产品特性
u 冗余技术:支持DT-Ring协议族(自愈时间<50ms)和MSTP
u 组播协议:支持IGMP Snooping,GMRP和静态组播
u 网络划分:支持VLAN,PVLAN
u 服务质量:支持QoS
u 带宽管理:支持端口聚合,端口限速,广播风暴抑制
u 网络管理监控:支持CLI,Telnet,WEB管理方式,Kyvision集中管理,SNMPv1/v2,RMON,LLDP,SNTP,DHCP
u 网络安全:支持SSH,SSL,ACL,端口MAC地址绑定
u 设备管理:支持FTP升级
u 设备维护:支持端口镜像
u 告警输出:支持IP/MAC冲突,电源,端口和环告警
u 特色功能:支持链路检测(Link Check)
产品规格
|
技术参数 |
标准 |
IEEE 802.3i,IEEE 802.3u,IEEE 802.3x,IEEE 802.1p,IEEE802.1Q, IEEE 802.1s |
|
协议 |
DT-Ring,DT-Ring+,DT-VLAN,MSTP;IGMP snooping,GMRP; VLAN,PVLAN;Telnet,HTTP,HTTPS,SNMPv1/v2,RMON,LLDP,SNTP,DHCP server;SSH,SSL,ACL;FTP;ARP,QoS |
|
|
交换属性 |
优先级队列 |
4 |
|
VLAN数 |
256 |
|
|
VLAN ID |
1～4094 |
|
|
组播组数 |
256 |
|
|
MAC表 |
8K |
|
|
包缓冲区 |
2Mbit |
|
|
包转发率 |
3.0Mpps |
|
|
交换延迟 |
<5μs |
|
|
接口 |
百兆光口 |
100Base-FX,单/多模SC/ST/FC任选 |
|
百兆电口 |
10/100Base-T(X)自适应以太网RJ45接口 |
|
|
Console口 |
RS232,RJ45 |
|
|
告警端口 |
2芯3.81mm间距插入式端子,250VAC/350VDC Max,120mA Max |
|
|
指示灯 |
前面板指示灯 |
运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口) |
|
传输距离 |
双绞线 |
100m(采用标准CAT5,CAT5e 网络线缆) |
|
多模光纤 |
1310nm,5km(百兆) |
|
|
单模光纤 |
1310nm,40km/60km(百兆) 1550nm,60km/80km(百兆) |
|
|
电源 |
输入电压 |
24DC(18-36VDC), 48DC(36-72VDC), 110DC(77-154VDC), 220AC/DC(85-264VAC/120-300VDC) |
|
接入端子 |
3芯3.81mm间距插入式端子(24DC,48DC) 3芯7.62mm间距插入式端子(110DC,220AC/DC) |
|
|
功率 |
<9.7W |
|
|
过载保护 |
支持 |
|
|
反接保护 |
支持 |
|
|
冗余保护 |
支持 |
|
|
机械结构 |
外壳 |
铝制机箱散热表面设计,无风扇 |
|
防护等级 |
IP40 |
|
|
尺寸 |
75mm×165mm×123mm(W×H×D) |
|
|
重量 |
1.2Kg |
|
|
安装方式 |
DIN卡轨式或壁挂式 |
|
|
环境 |
工作温度 |
-40℃～+85℃ |
|
储存温度 |
-40℃～+85℃ |
|
|
相对湿度 |
5～95%无凝露 |
|
|
质保 |
MTBF |
333775h |
|
保修期 |
5年 |
|
|
认证 |
UL508(认证中),Class Ⅰ Div 2(认证中),CE,FCC 产品最新认证动态请查询Kyland网站 |
|
|
行业标准 |
EMI |
FCC CFR47 Part 15,EN55022/CISPR22,Class A |
|
EMS |
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 3V(10kHz～150kHz);10V(150kHz～80MHz) IEC61000-4-16(共模传导) 30V(cont.),300V(1s) |
|
|
机械 |
IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
|
|
工业 |
IEC61000-6-2 |
|
|
铁路 |
EN50155,EN50121-4 |
|
|
交通控制 |
NEMA TS-2 |
|
